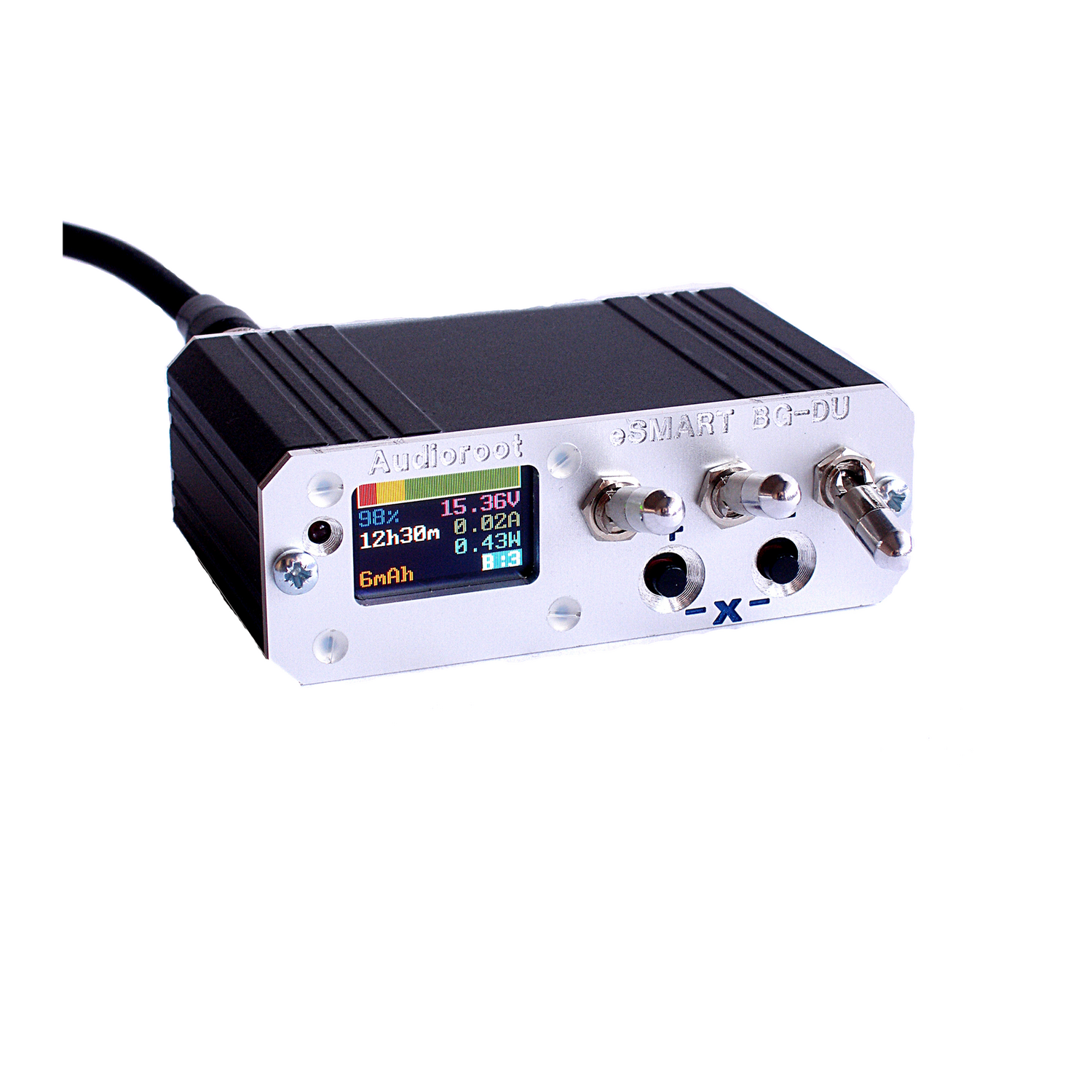

L'eSMART BG-DU est un boîtier d'alimentation compact et léger avec 8 sorties protégées, 3 interrupteurs de verrouillage et une jauge de charge complète.
Ce produit a été conçu pour être utilisé dans de grande sacoche ou dans de petite roulante. Le répartiteur de puissance peut être connecté à tout type de batterie (SLA, NI-MH ou LI-ION) et la jauge fournit toutes les informations nécessaires au suivi de l'état de charge de la batterie (tension, courant, puissance, etc.).
L'eSMART BG-DU utilise un compteur coulomb interne et une routine d'étalonnage pour mesurer la capacité réelle de la batterie et afficher sa capacité restante en temps réel. Ce distributeur d'énergie est également entièrement compatible avec notre gamme complète de batteries intelligentes Li-XXwh. Un clip en acier inoxydable est inclus et peut être monté en haut ou en bas de l'unité pour une fixation facile dans une sacoche.
CARACTÉRISTIQUES :
suivi en temps réel du SOC de la batterie : capacité restante (%), estimation de l'autonomie, tension de la batterie, consommation électrique, compteur de puissance et de coulomb
8 sorties commutables à l'aide de 3 interrupteurs de verrouillage
polyswitch 2,5 A fusibles réarmables sur 7 sorties
1 sortie Hirose non fusionnée avec passage SMBus
une LED clignotante indique lorsque la capacité de la batterie tombe en dessous de 10 %
compatible avec n'importe quelle batterie allant de 6 à 24 V
clip en acier inoxydable inclus
compact et léger : 129 g , 85x75x30 en mm
REMARQUES :
un câble d'entrée de batterie à 4 conducteurs est requis pour le fonctionnement de l'eSMART (c'est-à-dire lors de la connexion des batteries eSMART au BG-DU). Ce câble est vendu séparément sous la référence eHRS4-OUT-4W. Le câble de sortie de batterie Hirose à 2 conducteurs disponible sous la référence eHRS4-OUT ne permettra pas les communications de données de batterie entre les batteries eSMART et le BG-DU.
POUR LES UTILISATEURS DE HAWK WOODS : le câblage des produits Hawk-Woods est incompatible avec le BG-DU ou le BG-DU-REG prêt à l'emploi. Sur ces produits les broches internes des fiches mâles Hirose sont reliées entre elles 2 par 2 : broches 1 et 2 / broches 3 et 4. Lors de l'utilisation du BG-DU ou BG-DU-REG les broches 2 et 3 de la fiche mâle Hirose connectée à l'entrée de l'appareil doivent être laissés non connectés car ils sont utilisés pour la communication avec les batteries intelligentes. Les utilisateurs de Hawk-Woods peuvent résoudre ce problème en recâblant la fiche mâle Hirose (en laissant les broches 2 et 3 non connectées) ou en retirant 2 cavaliers à souder à l'intérieur du BG-DU ou du BG-DU-REG.
le BG-DU peut gérer des batteries standard (non smbus) d'autres fabricants jusqu'à 40 Ah. Une version spéciale capable de gérer des batteries jusqu'à 200 Ah peut être livrée sur demande.
